El plotter de corte:
precisión y técnica en la producción gráfica
El plotter de corte representa el puente fundamental entre el diseño digital y la producción física. Aunque visualmente puede recordar a una impresora de gran formato, su naturaleza técnica es distinta: no deposita pigmento, sino que utiliza una cuchilla de alta precisión para realizar incisiones exactas sobre diversos soportes.
Comprender su funcionamiento y, sobre todo, los requisitos de sus archivos es esencial para cualquier perfil creativo que busque resultados profesionales en rotulación, prototipado o personalización.
Mecánica y fundamentos del trazado

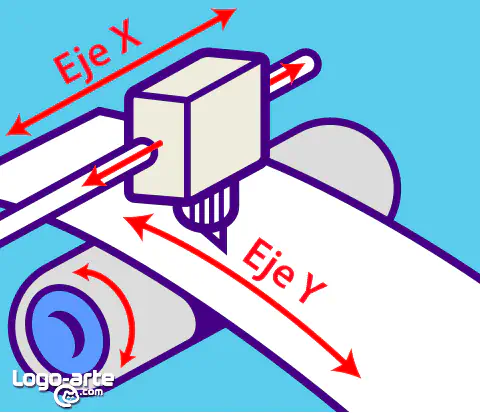

Desde un punto de vista técnico, el plotter opera bajo un sistema de coordenadas cartesianas controlado por software. La precisión del corte se logra mediante la sincronización de dos movimientos mecánicos independientes.
El primero es el desplazamiento longitudinal del material (eje Y), gestionado por rodillos de tracción.
El segundo es el movimiento transversal del cabezal (eje X), donde se aloja la cuchilla.
Esta interacción permite que la herramienta recorra rutas complejas con una fidelidad que alcanza décimas de milímetro, garantizando que el diseño digital se replique con exactitud.
El flujo de trabajo vectorial: la base del proceso
La diferencia más crítica entre la impresión convencional y el corte automatizado reside en la naturaleza del archivo. Un plotter de corte es incapaz de interpretar mapas de bits o imágenes compuestas por píxeles (como JPG o PNG). Su lógica requiere exclusivamente información vectorial: datos matemáticos que definen líneas, curvas y puntos de ancla.
Formatos compatibles
Para asegurar la compatibilidad y la calidad del trazado, los formatos más extendidos son:
- EPS (Encapsulated PostScript): Es el estándar universal y el más fiable para el intercambio de archivos entre diferentes softwares de diseño y controladores de corte.
- AI (Adobe Illustrator): Muy utilizado en estudios de diseño; requiere habitualmente que las tipografías estén convertidas a contornos para asegurar la compatibilidad.
- SVG (Scalable Vector Graphics): Un formato abierto y ligero, ideal para flujos de trabajo digitales y equipos de corte de escritorio modernos.
- DXF (Drawing Exchange Format): Esencial cuando el diseño proviene de programas de CAD o ingeniería técnica.
- PDF vectorial: Siempre que el archivo mantenga sus propiedades de trazado y no contenga imágenes incrustadas.
Es importante entender que una mala vectorización (con nodos innecesarios o líneas abiertas) puede dañar el material o desgastar prematuramente la cuchilla. Por ello, contar con archivos optimizados es el paso más importante para garantizar un corte limpio.
Aplicaciones y capacidades técnicas
La versatilidad de esta tecnología permite trabajar con una amplia gama de materiales como vinilos adhesivos, textiles o plantillas de alta precisión (stencils).
- Rotulación de vehículos y escaparates: corte de logotipos y letras en vinilo adhesivo.
- Personalización textil: preparación de vinilo termotransferible para estampar camisetas, sudaderas o uniformes.
- Etiquetas y calcomanías (Print & Cut): algunos modelos incorporan un lector óptico que detecta marcas de registro en hojas impresas, permitiendo troquelar con exactitud.
- Plantillas (stencils): corte de materiales como Mylar para crear máscaras de pintura o grabado en vidrio.
- Packaging y prototipado: los modelos más robustos pueden trabajar con cartulina y cartón fino, ideales para maquetas de cajas y envases.
En el ámbito del diseño religioso y decorativo, el plotter permite ejecutar trazados de gran complejidad que requieren una limpieza absoluta en las líneas para que el pelado del vinilo sea rápido y eficiente.
Segmentación de equipos según la escala de producción
La elección del equipo depende estrictamente de la carga de trabajo y las dimensiones del soporte necesario:
- Plotters de escritorio: Soluciones compactas optimizadas para formatos de entre 30 y 60 cm. Ideales para series cortas y papelería creativa.
- Plotters industriales: Diseñados para ciclos de trabajo continuos y gran formato (hasta 180 cm o más), con una mayor fuerza de presión para materiales densos.
- Sistemas de corte con lector óptico: Equipos que integran sensores para detectar marcas de registro, indispensables para el proceso de Print & Cut (impresión y troquelado).
Optimización profesional de archivos
Incluso el plotter más avanzado tendrá dificultades si el archivo de origen no es el adecuado. Muchos profesionales pierden tiempo valioso tratando de recortar imágenes de baja calidad que generan cortes "dentados".
La vectorización profesional de logotipos y diseños decorativos no solo garantiza un acabado estético superior, sino que optimiza el tiempo de producción y protege la vida útil de su maquinaria.
