La vectorización para grabado en joyería

De la pantalla al metal

Para transformar un dibujo digital en un grabado real sobre oro o plata, el punto de partida es entender que las máquinas no ven imágenes, sino trayectorias matemáticas. Cuando se vectoriza para joyería, no se está creando un diseño para ser impreso con tinta, sino un mapa de ruta detallado para una herramienta física como un rayo láser o una broca de diamante. El secreto del éxito radica en aprender a conectar las líneas de la pantalla con las limitaciones y exigencias del mundo real.

El lienzo digital: las reglas de oro del trazado limpio

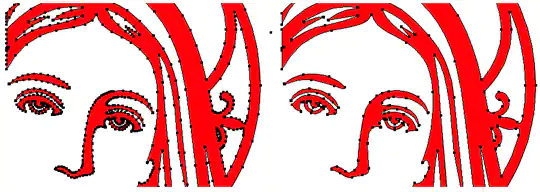

El error más común al empezar es abusar del calco automático del programa para convertir una imagen en vector. Esto genera miles de puntos invisibles y líneas duplicadas que entorpecen la lectura de la maquinaria del taller. Para joyería, el calco siempre debe ser manual, dibujando con la herramienta pluma de forma pausada. La regla fundamental aquí es que menos es más: cuantos menos puntos de control se utilicen para definir una curva, más fluido será el movimiento de la máquina y más liso quedará el metal. Un exceso de puntos se traduce en microparadas de los motores, lo que estropea la pieza dejando un grabado rugoso y con imperfecciones.

Otro pilar técnico es el cierre absoluto de los contornos. En impresión tradicional un trazado abierto puede verse bien, pero en el software de joyería, si se deja una figura con los extremos sueltos, la máquina no sabrá dónde empieza y dónde termina el área. Del mismo modo, es vital usar las herramientas de fusión (como el buscatrazos) para eliminar cualquier cruce o solapamiento de líneas. Si dos vectores se cruzan en el mismo plano, la herramienta física pasará dos veces por la misma coordenada exacta, lo que terminará por perforar, deformar o debilitar la pieza de metal precioso.

El grosor real: el gran choque con el mundo físico

Una de las mayores sorpresas al procesar estos archivos es descubrir que el grosor de línea que se aplica en los programas de diseño no existe en el mundo de las máquinas. Si se dibuja una línea y se le sube el grosor en la pantalla para que se vea imponente, la grabadora la ignorará y pasará una sola vez haciendo un rayado finísimo. Si se busca que un texto o un logotipo tengan un grosor real en el metal, se debe usar siempre la función de expandir trazo. Esto convierte la línea en una forma geométrica hueca, creando un contorno cerrado con un área interior que la máquina ya podrá identificar y vaciar.

Equipos especializados para grabado vectorial en joyería

1. Sistemas láser de fibra y CO2

Las máquinas láser, especialmente las de fibra óptica, son el estándar actual en la industria joyera. A diferencia de otros métodos, el láser de fibra puede incidir sobre metales preciosos como oro, plata y platino.

Funcionamiento: La máquina lee el archivo vectorial (formato .ai, .eps, .dxf o .svg) y el haz láser sigue las coordenadas de los vectores para eliminar material mediante ablación, creando desde marcajes profundos hasta grabados superficiales con gran detalle.

Ventajas: Permiten ejecutar logotipos complejos, textos con fuentes personalizadas y patrones geométricos intrincados que serían imposibles de realizar manualmente. La precisión es micrométrica, esencial para piezas de pequeño formato.

2. Fresadoras CNC para joyería

Aunque el láser domina en el marcado, las fresadoras CNC siguen siendo vitales cuando se requiere un grabado de surco profundo o con relieve físico (tipo bajorrelieve).

Funcionamiento: Estas máquinas utilizan una herramienta de corte (fresa o punta de diamante) que recorre el dibujo vectorial. El software CAM (Computer Aided Manufacturing) convierte el vector en una ruta de herramienta (toolpath) que indica a la máquina la profundidad y el ángulo de corte.

Aplicación: Son ideales para realizar grabados en el interior de sortijas, medallones donde se busca un relieve definido y en la fabricación de moldes para joyería.

3. Pantógrafos de punta de diamante computarizados

Estos equipos son una versión moderna y automatizada de los antiguos pantógrafos manuales. Son altamente valorados por los joyeros artesanales debido a que el grabado no es térmico, manteniendo la integridad del metal.

Funcionamiento: Utilizan una punta de diamante que "araña" o marca el metal siguiendo estrictamente el camino trazado por el dibujo vectorial. Es una técnica de grabado por impacto o arrastre.

Uso: Se emplean frecuentemente en personalizaciones rápidas en tienda, como nombres en esclavas o fechas en el interior de anillos, garantizando un acabado brillante y duradero.

Consideraciones técnicas para archivos vectoriales

Para que estas máquinas operen correctamente, el dibujo debe estar limpio. Esto significa:

• Cierre de nodos: Todos los trazados deben estar cerrados y sin puntos superpuestos.
• Simplificación: Evitar nodos innecesarios que puedan ralentizar el procesamiento del controlador de la máquina.
• Escalado: Al ser vectores, el diseño puede ajustarse al milímetro sin que los bordes se pixelen, permitiendo adaptar un mismo motivo a diferentes tamaños de joyería.

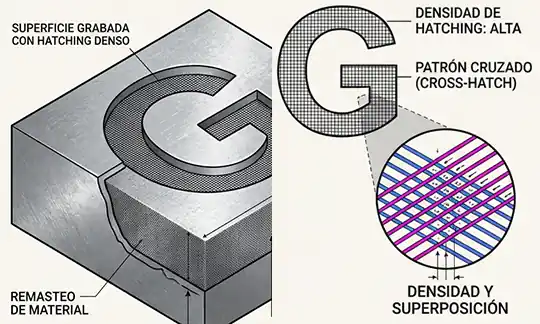

Cuando se trabaja con un láser de fibra óptica y se desea grabar superficies sólidas o letras gruesas, el software del taller se encarga de aplicar un proceso de rayado interno muy tupido (llamado hatching). El láser sigue estas micro-líneas paralelas a toda velocidad para hacer un barrido continuo que quema el metal de manera uniforme, logrando un acabado mate o contrastado espectacular a microescala. Por el contrario, si se va a utilizar una grabadora mecánica con punta de diamante, el enfoque cambia por completo. Esta herramienta no es eficiente haciendo rellenos; prefiere el trazo único (single line). Para ella, se debe diseñar con tipografías e ilustraciones de una sola línea limpia, por donde la punta de diamante pasará una única vez dejando un surco fino, limpio y brillante.

El desafío se vuelve aún más físico cuando se pasa a las fresadoras de control numérico (CNC). Aquí el diseño vectorial debe adaptarse por completo al grosor real de la broca que se va a utilizar en el taller, calculando un margen de seguridad (offset) equivalente a su radio. Al diseñar, es obligatorio dejar pasillos y espacios de seguridad que sean más anchos que el diámetro de la fresa. Si se dibujan detalles demasiado pequeños o estrechos, la broca física simplemente no cabrá en ese espacio y la máquina tomará una de dos decisiones: o ignorará esa parte del diseño borrando el detalle, o pasará por encima destruyendo las paredes de metal de la joya.

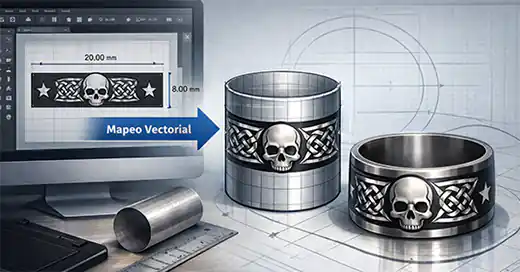

A todo esto se suma el reto de diseñar para superficies tridimensionales y curvas, como el interior o el exterior de un anillo. En la pantalla del ordenador el diseño se hace en plano, pero el metal real es cilíndrico. Para solucionar esto, se utiliza una técnica llamada mapeo o deformación vectorial, que consiste en envolver digitalmente el dibujo plano alrededor de un cilindro virtual que imita las medidas exactas de la alianza. El programa calcula matemáticamente la curvatura para que, al grabarse, el diseño se vea perfectamente proporcionado y no termine estirado, aplastado o deformado. Además, en el taller físico, la máquina utilizará un motor accesorio llamado eje rotatorio, el cual irá girando el anillo milímetro a milímetro de forma sincronizada mientras el láser o la punta ejecutan el trazo del vector.

Preparación final: el checklist antes de grabar

Antes de enviar cualquier archivo al taller, es fundamental realizar una última inspección visual activando el modo de vista de líneas en el programa de diseño. Esta pantalla desvanece los colores y los grosores cosméticos, lo que permite ver el esqueleto real del vector y detectar líneas fantasma, trazos duplicados o textos que se olvidó convertir a curvas. Recuerda que todo texto debe transformarse en contornos para que la tipografía no se desconfigure al abrirse en el ordenador de la máquina.

Por último, el trabajo se debe organizar siempre utilizando capas limpias y asignando colores puros a las líneas (como rojo para las zonas que se van a cortar por completo y negro para las que solo se van a grabar superficialmente). Al guardar, se deben evitar los formatos modernos que los programas antiguos de los talleres no logran procesar. Exportar el diseño en formatos universales (como .dxf o .plt) o guardar el archivo nativo en versiones antiguas (como Illustrator 8 o 10) asegurará que el vector se lea a la perfección, garantizando una producción en serie impecable, un ahorro máximo de metal precioso y una simetría perfecta en cada joya.

Software para vectorización en joyería

La elección del software para el sector joyero depende de si el objetivo es un diseño artístico 2D o un modelado técnico en 3D. A continuación, presento las herramientas más eficaces para convertir diseños a formatos vectoriales compatibles con máquinas de grabado.

Software de diseño vectorial y técnico

Estas aplicaciones permiten generar trazados limpios y nodos precisos, esenciales para la correcta interpretación de los diseños por parte de láseres o fresadoras.

• Adobe Illustrator: Estándar industrial para logotipos y patrones. Su función de "Calco de imagen" es ideal para transformar bocetos en archivos vectoriales listos para exportar a .dxf o .svg.
• Affinity Designer: Excelente alternativa con gran fluidez, control de nodos extremadamente preciso y modelo de pago único, facilitando la exportación a formatos compatibles con sistemas láser y CNC.
• CorelDRAW: Ampliamente utilizado en joyería por su facilidad para gestionar el corte láser y sus herramientas optimizadas para vectorizar mapas de bits.
• Inkscape: Opción de software libre muy robusta para profesionales independientes, permitiendo una edición detallada de nodos y exportación en formatos estándar (.svg, .dxf).

Programas de modelado 3D con capacidades vectoriales

Dado que el grabado en joyería suele aplicarse sobre piezas tridimensionales, es necesario contar con herramientas que permitan extraer perfiles vectoriales desde modelos 3D.

• RhinoGold / MatrixGold: Referentes profesionales en el sector, permiten generar curvas de perfil (vectores) a partir de superficies complejas, perfectas para grabar el interior o exterior de anillos y piezas.
• Autodesk AutoCAD: Enfocado en la vertiente técnica, ideal para trazados geométricos de alta precisión micrométrica.

El vector como motor de la joyería contemporánea

La integración de los procesos vectoriales ha transformado los métodos de producción en la joyería contemporánea por varias razones técnicas:

• Optimización del material: al automatizar el recorrido de las herramientas con precisión matemática, se reduce al mínimo la merma (el desperdicio de metales como el oro o la plata) durante el proceso de grabado.
• Estandarización de la calidad: un archivo vectorial permite repetir el mismo grabado con idéntica precisión geométrica de forma indefinida, eliminando el factor del error humano en las producciones en serie.
• Reducción de tiempos en la personalización: el proceso de adaptar un diseño a las peticiones de un cliente se agiliza, permitiendo pasar del boceto digital al grabado en el metal en cuestión de minutos.

---
