La vectorización y las curvas Bézier
Transformación de píxeles en trazados escalables de alta precisión
¿Qué es la vectorización?
La vectorización es el proceso técnico de convertir imágenes basadas en píxeles (mapas de bits) en gráficos vectoriais. Este procedimiento se realiza mediante el trazado manual de todos los contornos y rellenos de la imagen utilizando curvas de Bézier, lo que garantiza una reconstrucción fiel del diseño original.
A diferencia de las fotos tradicionales, los dibujos obtenidos mediante vectorización poseen contornos perfectamente definidos que mantienen su nitidez absoluta en cualquier escala. Esto permite ampliar o reducir la imagen a cualquier tamaño sin que se produzca pixelado ni pérdida de calidad, ofreciendo una versatilidad total para impresión y corte.
Los archivos resultantes son compatibles con entornos de trabajo PC y Macintosh, asegurando una integración fluida en cualquier flujo de diseño profesional.

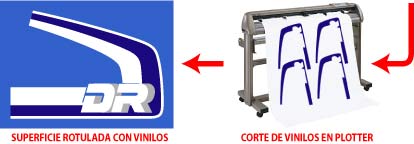

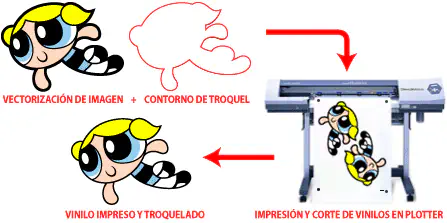

Proceso de vectorización, corte en plotter y rotulación de logotipos:

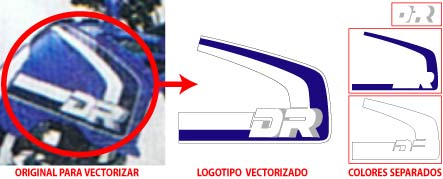

La vectorización puede aplicarse a logotipos u otras imágenes anteriormente dibujadas, fotografiadas o impresas, puede tratarse de mascotas, isotipos o nombres con letras antiguas cuya tipografía ya no existe o no puede encontrarse.
Para elaborar una vectorización puede usarse como punto de partida un escaneo, una foto, un impreso o una fotocopia.
Formas de vectorización:
Un dibujo vectorizado para usar en corte a 1 color tiene sus contornos seguidos, sin trozos superpuestos ni saltos en los trazados y sus ángulos están redondeados para facilitar el corte y posterior pelado. Puede usarse también en serigrafía y en offset.
Un dibujo vectorizado para usar en serigrafía está realizado en colores planos separados, con un ligero montante entre ellos para facilitar el registro de los colores. También puede usarse para cortar vinilos de color o imprimir en offset pero los colores se verán planos sin degradaciones ni tonalidades a menos que se modifique el vectorizado.
Un dibujo vectorizado para offset puede tener muchas tonalidades y degradaciones, no es necesario que tenga contornos seguidos y puede tener muchos trozos superpuestos tanto de sombras como de luces. Sólo sirve para usar en cuatricromía.
Comparativa técnica: Mapas de bits frente a Gráficos Vectoriales
Diferencias fundamentales entre resolución fija y escalabilidade infinita
Una imagen de mapa de bits (también denominada gráfico raster o rasterizado) se genera mediante una cuadrícula de puntos individuales llamados píxeles. Cada uno de estos minúsculos cuadrados contiene información específica de color y posición. Al visualizarse en conjunto, nuestro ojo interpreta estos puntos como una imagen continua.
La fidelidad de un mapa de bits está intrínsecamente ligada a dos factores críticos:
- Resolución: Se define por la densidad de píxeles (habitualmente medida en puntos por pulgada o DPI). A mayor densidad, mayor es la nitidez y el detalle visible.
- Profundidad de color: Determina la cantidad de información cromática que cada píxel puede almacenar, influyendo directamente en la riqueza de las gradaciones y sombras.
El principal inconveniente de los mapas de bits es su dependencia de la resolución. Al intentar ampliar una imagen rasterizada por encima de su tamaño original, el software debe "inventar" píxeles inexistentes o estirar los actuales, lo que resulta en el conocido efecto de pixelado, pérdida de definición y bordes dentados (aliasing).
Por el contrario, los vectores no dependen de una cuadrícula fija, sino de coordenadas matemáticas y curvas Bézier. Esto permite que una marca o logotipo vectorial pueda escalarse desde el tamaño de un sello hasta el de una valla publicitaria sin perder jamás un ápice de calidad, manteniendo siempre contornos limpios y definidos.
Los formatos TIF, JPG, PSD, GIF, PNG y BMP son ejemplos de imágenes de mapas de bits.
Los formatos AI, CDR, EPS, FH, FS y DXF son ejemplos de imágenes vectoriales.
La gran ventaja de una imagen vectorial sobre una imagen de mapa de bits es que puede ampliarse a cualquier tamaño sin perder calidad, color o nitidez, sin embargo no debe perderse de vista el hecho de que todas las fotografías digitales y formatos de video digital están constituidos por mapas de bits.
No hay fotografías vectoriales, lo más aproximado a una fotografía vectorial es un dibujo simulando una fotografía, tal como se ve en el siguiente ejemplo:
La mayor ventaja de una imagen bitmap frente a una imagen vectorial es que luce más real y que no requiere ningún trabajo más allá de tomar una buena foto.
¿Qué son las curvas de Bézier y cómo funcionan?
La base matemática del diseño vectorial y el trazado de precisión
Las curvas de Bézier fueron desarrolladas en la década de los 60 por el ingeniero francés Pierre Bézier. Su objetivo era crear un método de descripción matemática de curvas suaves y precisas para optimizar el diseño asistido por ordenador (CAD) en las industrias aeronáutica y automovilística, específicamente en la compañía Renault.
A diferencia de un trazo manual alzado, este sistema permite definir una trayectoria entre dos puntos de anclaje (o nodos) situados en un plano de coordenadas. La forma y la curvatura de dicha trayectoria se controlan mediante "manejadores" o puntos de control externos. Al manipular estos puntos, se altera la tensión y la dirección de la curva sin necesidad de añadir más nodos, lo que resulta en trazados extremadamente limpios y fluidos.
El éxito de este sistema radicó en su implementación dentro del lenguaje PostScript, lo que revolucionó la industria gráfica al permitir una impresión de alta fidelidad desde ordenadores personales. Al ser fórmulas matemáticas y no mapas de puntos, la impresora puede interpretar la curva con la máxima resolución que el dispositivo permita.
Hoy en día, las curvas de Bézier son el estándar de la industria. Software profesional como Adobe Illustrator, CorelDraw, Affinity Designer, FlexiSign o Inkscape basan todo su motor de dibujo en esta tecnología, permitiendo crear logotipos y artes finales que mantienen su perfección técnica independientemente de la escala.
Ejemplos de vectorización de logos y marcas:
